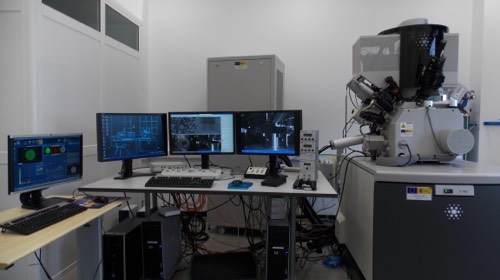

El Microscopio Electrónico de Barrido (SEM) utiliza un haz de electrones en lugar de luz para formar imágenes de alta resolución de la superficie de muestras conductoras. Los electrones impactan la muestra, generando señales como electrones secundarios, retrodispersados y rayos X, que se utilizan para obtener información detallada sobre la topografía, morfología y composición química. A diferencia de los microscopios ópticos, el SEM ofrece una gran profundidad de campo y resolución, con una capacidad de aumento que varía entre 10x y 30,000x.
Para preparar las muestras, se les recubre con una capa delgada de metal o carbono para hacerlas conductoras. El Microscopio Electrónico de Barrido puede mostrar imágenes tridimensionales detalladas y se usa en diversas aplicaciones industriales, desde la metalurgia hasta la medicina forense.
Además, el equipo puede combinarse con un haz de iones en un microscopio de doble haz (FESEM-FIB) para modificar muestras a escala nanométrica y realizar análisis más complejos. Este tipo de microscopía es esencial para el estudio de materiales, control de calidad, investigación biomédica y análisis forense.
El viaje del Microscopio Electrónico de Barrido
Imagina poder observar el mundo a una escala tan minuciosa que cada detalle de la superficie de un objeto se revela en impresionantes imágenes tridimensionales. Este es el poder del Microscopio Electrónico de Barrido (SEM), una herramienta revolucionaria que ha transformado el análisis en campos tan diversos como la biología, la ingeniería de materiales y la medicina forense.
A diferencia de los microscopios ópticos tradicionales, el SEM utiliza un haz de electrones en lugar de luz para explorar la estructura de las muestras con una resolución que descompone el límite de la visión humana.
Desarrollado en 1931 por Ernst Ruska, el Microscopio Electrónico de Barrido permite a los científicos y técnicos obtener imágenes detalladas y análisis profundos de superficies que antes eran invisibles al ojo desnudo. A través de la interacción de electrones con la muestra, el Microscopio Electrónico de Barrido no solo revela la topografía de las superficies, sino que también proporciona información sobre la composición química y los defectos estructurales a una escala nanométrica.
Con aplicaciones que van desde la investigación en geología y metalurgia hasta el análisis de tejidos dentales y la autenticación de obras de arte, el SEM se ha convertido en una herramienta esencial para la ciencia moderna. En este artículo, exploraremos cómo funciona esta fascinante tecnología, sus aplicaciones innovadoras y su impacto en la investigación y la industria.
Microscopio Electrónico de Barrido (SEM): principios, funcionamiento y aplicaciones
El microscopio electrónico de barrido (SEM, por sus siglas en inglés) es una herramienta fundamental en la investigación científica y técnica, que utiliza electrones en lugar de luz para formar imágenes de alta resolución de muestras. Su capacidad para proporcionar imágenes detalladas de la superficie de los materiales lo convierte en un instrumento indispensable en diversos campos, desde la metalurgia hasta la biomedicina. En este artículo, exploraremos en detalle cómo funciona el SEM, su preparación y sus amplias aplicaciones.
Principio de funcionamiento del Microscopio Electrónico de Barrido
Escaneo de electrones
A diferencia de los microscopios ópticos, que iluminan toda la muestra simultáneamente, el SEM utiliza un haz de electrones que recorre la muestra de manera secuencial. Este haz de electrones impacta sobre la superficie de la muestra, generando diferentes tipos de señales que se utilizan para crear una imagen detallada. La interacción entre los electrones del haz y los átomos de la muestra resulta en la emisión de varios tipos de señales, como electrones secundarios, electrones retrodispersados, electrones Auger y rayos X.
Tipos de señales emitidas
- Electrones Secundarios (SE): Son producidos cuando los electrones del haz golpean la superficie de la muestra, liberando electrones de baja energía. Estos electrones proporcionan información valiosa sobre la topografía y la morfología de la superficie de la muestra.
- Electrones Retrodispersados (BSE): Se generan cuando los electrones del haz colisionan con el núcleo de un átomo y son repelidos hacia afuera. La intensidad de los electrones retrodispersados varía según el número atómico del elemento, lo que permite obtener mapas de composición superficial.
- Electrones Auger: Producidos cuando un electrón secundario es expulsado del átomo, y otro electrón de una capa más externa llena el hueco, emitiendo un nuevo electrón. Estos electrones se utilizan para analizar la composición química de pequeñas áreas en la superficie de la muestra.
- Rayos X: La emisión de rayos X ocurre cuando el exceso de energía en el proceso de excitación se equilibra mediante la emisión de rayos X característicos. Estos rayos proporcionan información sobre la composición elemental de la muestra.
Preparación de la muestra
La preparación de las muestras para SEM es esencial para obtener resultados precisos. En general, las muestras deben ser conductoras para permitir el paso de electrones. Esto se logra mediante el recubrimiento de la muestra con una capa delgada de un metal, como el oro o el carbón. Esta preparación facilita la emisión de electrones secundarios y previene la acumulación de carga que podría distorsionar las imágenes.
Proceso de Recubrimiento
- Recubrimiento con Metal: La muestra se coloca en una cámara de recubrimiento donde se deposita una fina capa de metal. Este proceso, conocido como metalización, asegura que la muestra sea conductora.
- Preparación de Muestras No Conductoras: Para muestras que no son naturalmente conductoras, se puede aplicar una capa de carbón o utilizar técnicas de metalización más avanzadas para mejorar la conductividad.
Funcionamiento del Microscopio Electrónico de Barrido
El SEM opera al escanear un haz de electrones a través de la muestra en un patrón de malla. A medida que el haz interactúa con la superficie, se generan diferentes señales que son detectadas y analizadas. La imagen resultante se forma mediante la recopilación de estos datos, proporcionando una representación detallada de la superficie de la muestra.
Escaneo y detección
- Escaneo del Haz de Electrones: Un haz de electrones es dirigido a la muestra, moviéndose en un patrón de barrido a través de ella.
- Detección de Señales: Los electrones emitidos, junto con otros tipos de señales, son recogidos por detectores que convierten estas señales en una imagen. Los detectores más comunes son los de electrones secundarios y retrodispersados.
- Generación de Imágenes: La información recolectada por los detectores se utiliza para crear una imagen que refleja la topografía, la composición y otras características de la superficie de la muestra.
Aplicaciones del Microscopio Electrónico de Barrido
El SEM es ampliamente utilizado en diversos campos debido a su capacidad para proporcionar imágenes detalladas y análisis precisos. A continuación, se presentan algunas de las principales aplicaciones del SEM.
Investigación en geología
En geología, el SEM se emplea para investigar minerales y rocas. Permite la caracterización morfológica y estructural de muestras, así como la identificación de minerales y la evaluación de sus propiedades cristalográficas.
Estudio de materiales
El SEM es esencial en el estudio de materiales para la caracterización microestructural. Se utiliza para identificar fases cristalinas, analizar transiciones de fase y evaluar el tamaño de grano. También se emplea en la valoración del deterioro de materiales y la identificación de defectos.
Metalurgia
En metalurgia, el SEM se usa para el control de calidad y el análisis de fracturas. Permite estudiar la morfología de los materiales y analizar las características texturales. Es útil para investigar la fatiga de materiales y otras formas de deterioro.
Odontología
El SEM tiene aplicaciones en odontología para estudiar la estructura del esmalte dental y analizar cómo los ácidos afectan las superficies dentales. También se utiliza para evaluar la retención de materiales odontológicos en fracturas y fisuras.
Paleontología y arqueología
En paleontología y arqueología, el SEM ayuda a caracterizar aspectos morfológicos de fósiles y artefactos. Permite examinar detalles que no son visibles con otras técnicas de microscopía.
Control de calidad
En el control de calidad, el SEM es valioso para el seguimiento morfológico de procesos y la inspección de productos. Se utiliza en diversas industrias, desde textiles hasta electrónica, para examinar fibras, hilos y componentes electrónicos.
Medicina forense
El SEM se utiliza en medicina forense para el análisis morfológico de pruebas. Permite examinar detalles minuciosos en evidencia, lo que puede ser crucial en investigaciones forenses.
Botánica, biomedicina y restauración de arte
El SEM se emplea en botánica y biomedicina para estudiar estructuras biológicas y químicas. También se utiliza en la restauración de obras de arte para analizar y autenticar pigmentos y materiales.
Microscopio de doble haz (Dual Beam)
El microscopio de doble haz combina las capacidades de un SEM con un microscopio de iones de galio (FIB). Esta combinación permite obtener imágenes de alta resolución y realizar modificaciones en la muestra a escala nanométrica.
Características y aplicaciones
- Secciones Transversales y Preparación de Muestras Ultrafinas: El FIB permite realizar secciones transversales y preparar muestras ultrafinas para análisis adicionales en TEM (Microscopio Electrónico de Transmisión).
- Reconstrucción Tridimensional: La combinación de SEM y FIB facilita la reconstrucción tridimensional del volumen de una muestra, proporcionando una visión más completa de su estructura.
- Litografía Electrónica e Iónica: El FIB se utiliza para realizar litografía electrónica e iónica a escala nanométrica, permitiendo la creación de estructuras y patrones precisos.
- Análisis y Medidas In Situ: El equipo permite realizar medidas eléctricas e indentaciones a escala nanométrica directamente en la cámara del microscopio.
Conclusión
En conclusión, el microscopio electrónico de barrido (SEM) representa una revolución en la capacidad de observar y analizar muestras a nivel nanométrico. Su principio de funcionamiento, basado en el uso de electrones en lugar de luz, permite obtener imágenes con una impresionante resolución y una profundidad de campo que revela detalles tridimensionales de las superficies. Aunque la preparación de las muestras puede requerir el recubrimiento con una capa conductora, este proceso resulta menos complejo que en otros métodos de microscopía electrónica.
El SEM no solo facilita el estudio detallado de la morfología y composición de diversas muestras, sino que también ha encontrado aplicaciones esenciales en campos tan variados como la metalurgia, la biomedicina, la arqueología y el control de calidad industrial. La capacidad de combinar el análisis estructural con la caracterización química mediante técnicas avanzadas, como la dispersión de rayos X y la difracción de electrones retrodispersados, amplía enormemente sus posibilidades de aplicación.
El avance hacia microscopios de doble haz y la integración de tecnologías como el FESEM y el FIB abren nuevas fronteras en el estudio de materiales a nivel nanométrico, permitiendo tanto una resolución sin precedentes como la modificación precisa de muestras.
La versatilidad y precisión del SEM lo convierten en una herramienta invaluable para la investigación y el desarrollo en múltiples disciplinas. Compartir esta información puede ayudar a difundir el impacto de esta tecnología avanzada y sus aplicaciones, subrayando su relevancia en el avance científico y tecnológico contemporáneo.
